Création de pieces simples avec FreeCAD 0.18

Niveau:2

Création d’un cube:

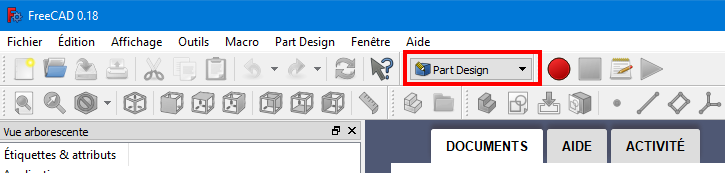

Allez dans la bar de menu, et choisissez l’atelier Part desgin.



Créer un nouveau document.

Créer un nouveau corps.

Renomer le corps avec le nom de votre piece ( Cube).

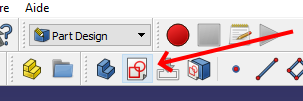

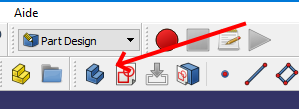

Créer une nouvelle esquisse ( sketch).

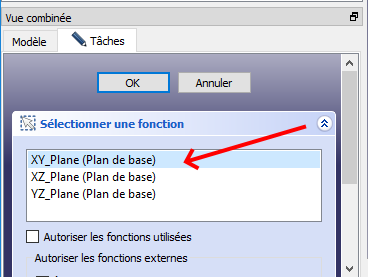

Choisir un plan.

Créer un rectangle.

Ajouter les contraintes d’égalité et de dimension.

Donner un nom à la contrainte d’égalité.

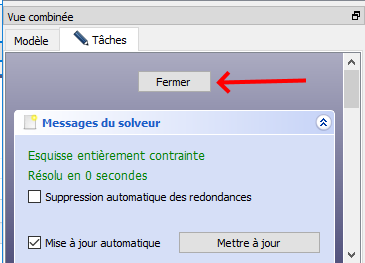

Valider et fermer l’esquisse.

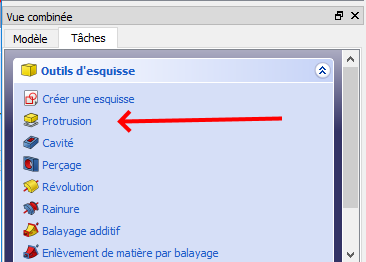

Réaliser la protrusion (l’extrusion).

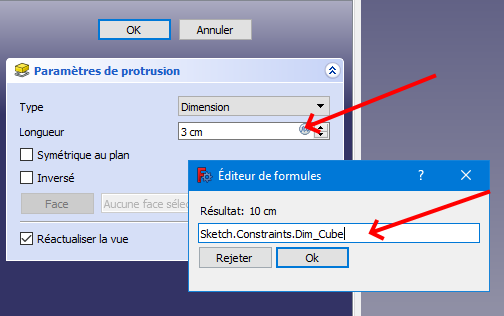

Choisir la dimension de votre contrainte de dimension.

Voila votre premier objet.



Création d’une sphère:

Refaire les étapes précédentes pour créer une esquisse.

Faire une ligne et ajouter une contrainte de dimension .

Puis faire un arc de cercle centre + extrémités.

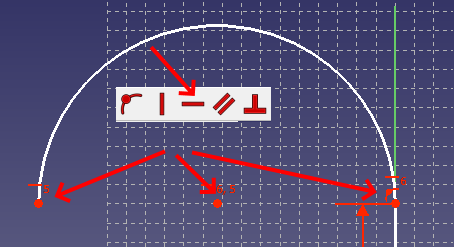

Faire un clique sur la ligne.

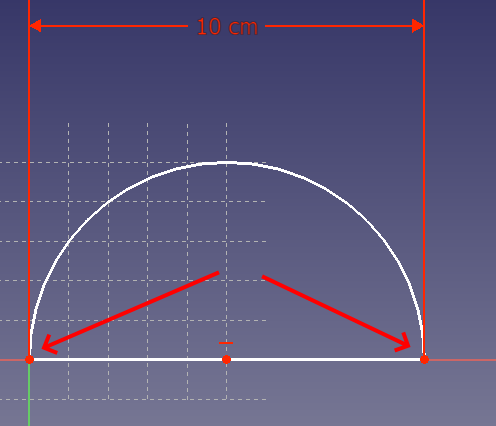

Puis sur le point d’extrême gauche et ensuite celui de droite.

Fermer l’esquisse.

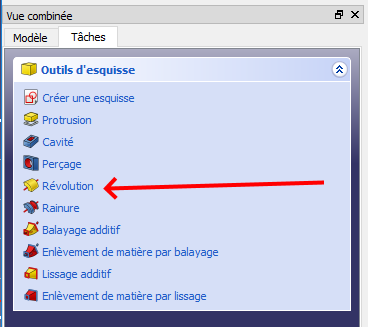

Et faire une révolution.

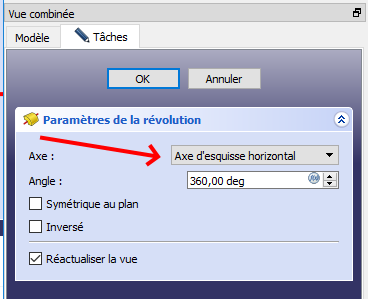

Choisir l’axe horizontal.

Voila votre sphère.

Création d’un tube:

Refaire les étapes précédentes pour créer une esquisse.

Créer un cercle.

Mettre une contrainte de rayon.

Donner un nom à votre contrainte ( Dim_Tube).

Fermer l’esquisse.

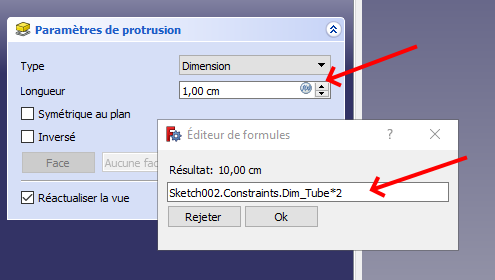

Et faire une protrusion (Extrusion).

Et choisir la dimension du rayon multiplier par 2.

Voila votre tube.

Création d’un tube creux:

Refaire les étapes précédentes pour créer une esquisse.

Créer un cercle avec la même contrainte comme pour le tube.

Créer un deuxième cercle à l’intérieure du premier.

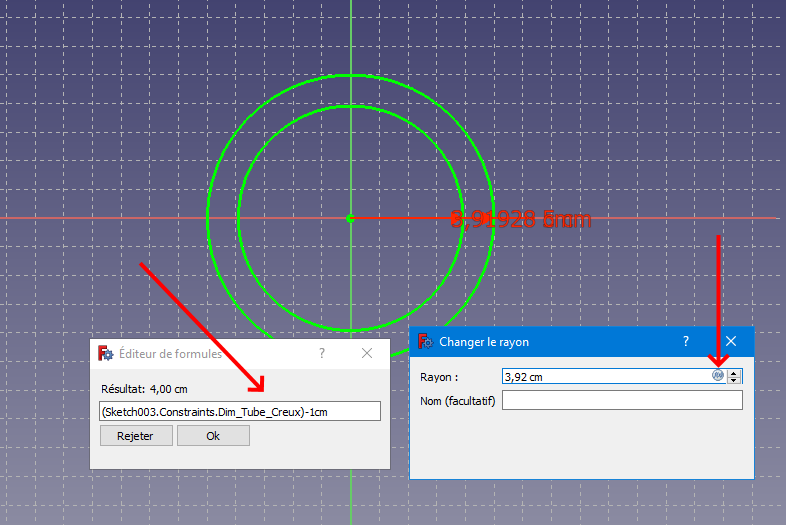

Créer un contrainte vis à vis du cercle extérieure.

Création de notre tube suivant un parcours.

Créer une deuxième esquisse dans le corps.

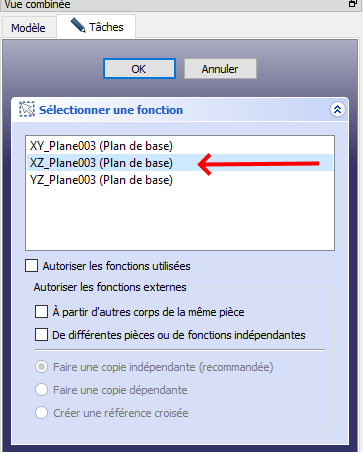

Choisir le plan XZ.

Ajouter une ligne verticale de 30 cm. Puis créer un arc de cercle.

Mettre un contrainte d’horizontalité entre le centre et les deux extrémités.

Et ajouter une contrainte de rayon par rapport au dimension extérieure du cercle *1.5.

Fermer l’esquisse.

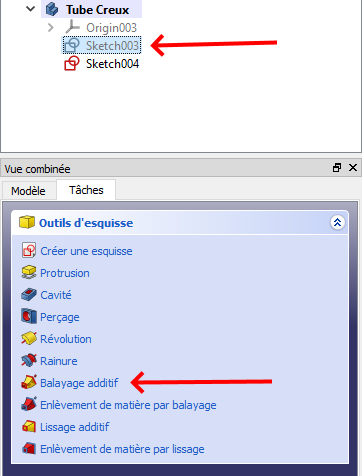

Sélectionner l’esquisse de base et faire balayage additif.

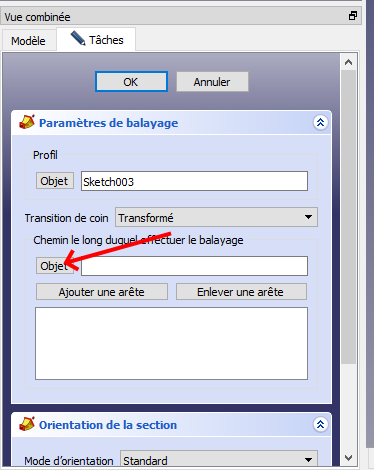

Faire un clique sur objet.

Et sélectionner la figure.

Voila notre tube creux.

Déplacement des pièces:

Pour afficher ou faire disparaître une pièce, faites une sélection du corps de la pièce et appuyer sur la barre d’espace. Le nom passe en gris pour signaler invisibilité de la pièce.

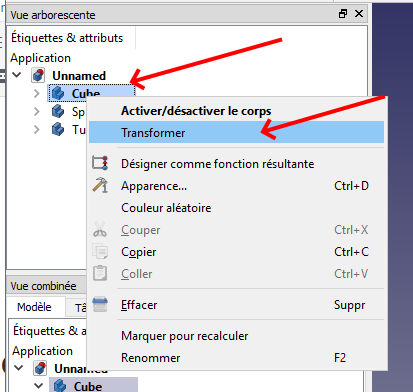

Pour le déplacement, sélectionner le corps de la pièce et faire un clique droit. Ensuite sélectionner transformer.

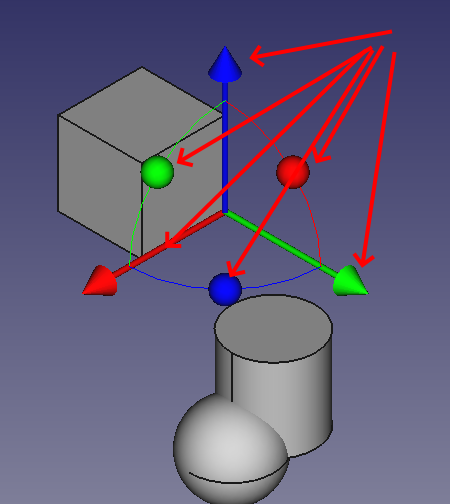

Sélection un axe ou un mouvement de rotation.

Voila mon cube se déplace.
