Niveau:3

Introduction:

Dans cet article, nous allons voir comment flasher le firmware Tasmota dans une multiprise Gosund P1.

Matériel:

Avoir un fer à souder: https://domotronic.fr/diy-cartes-microcontroleurs/raspberrypi/souder-vos-broches-sur-raspberry-pi/

Avoir une une multiprise Gosund P1.

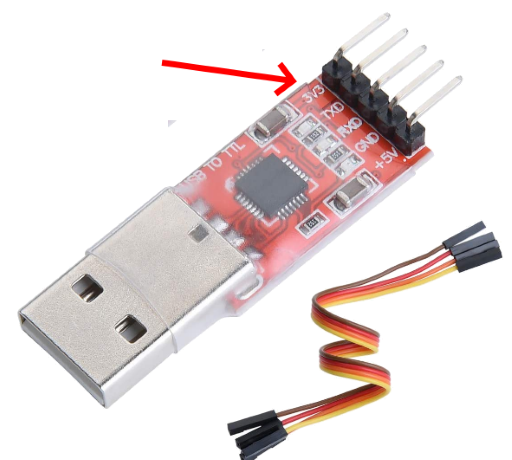

Un convertisseur USB/Liaison Série avec alimentation 3V.

Logiciel:

Tasmotizer

https://github.com/tasmota/tasmotizer

Sur mon site: tasmotizer_x86-1.2.exe

Préparation de la carte:

Dans un premier temps nous devons souder les pins afin de brancher le convertisseur USB/liaison Sérial.

Ouvrir le boitier.

Déposer la carte électronique.

Souder les pins I00, GND,3V3, RX et TX.

Raccordement de votre interface USB/Liaison série et votre module. Attention de bien raccorder au 3,3 Volts de votre module USB/Liaison série sinon vous pouvez détériorer votre carte .

Flasher votre carte:

Télécharger le dernier fichier binaire sur le site de Tasmota http://ota.tasmota.com/tasmota/release/

Brancher votre convertisseur RS232/USB.

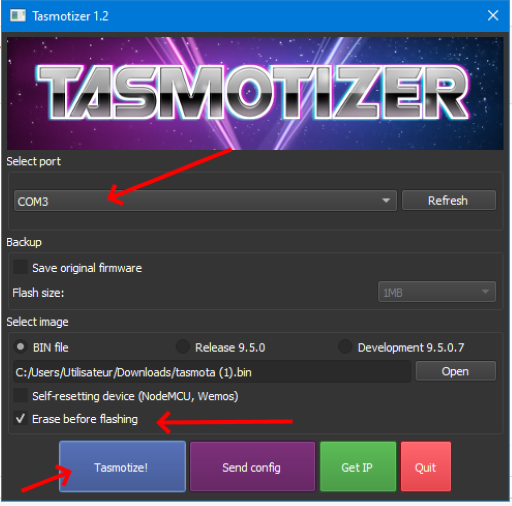

Ouvrir Tasmotizer.

Choisissez votre port de communication. puis votre firmware, vous pouvez le télécharger en live en choisissant Release XXX.

Ensuite lancer le processus pour flasher votre carte en appuyant sur Tasmotize.

Configuration du WIFI:

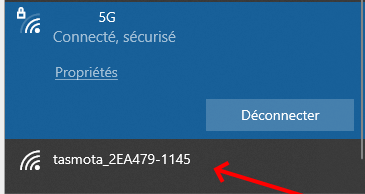

Connectez-vous à votre module, et taper l’adresse IP 192.168.4.1 dans votre navigateur.

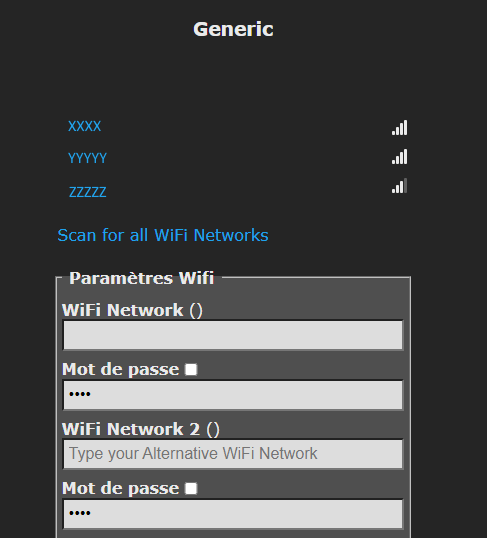

Et configurer votre réseau WIFI.

Passer en version française:

Aller dans le menu  Firmware Upgrade.

Saisir le lien suivant: http://ota.tasmota.com/tasmota/release/tasmota-FR.bin.gz

En suite, lancer la mise à jour.

Configuration du module:

Allez dans le menu Configuration et faire un clique sur Autre Configuration.

Dans le modèle taper:

{"NAME":"Gosund_P1","GPIO":[0,3072,544,3104,0,259,0,0,225,226,224,0,35,4704],"FLAG":0,"BASE":18}

faire un clique sur activer ou aller dans le menu configuration du module. Choisir Gosund_P1 et Enregistrer.

Voici ci-dessous la configuration.

GPIO00 None
GPIO01 CSE7766 Tx
GPIO02 LedLink
GPIO03 CSE7766 Rx
GPIO04 None
GPIO05 Relay_i 4
GPIO09 None
GPIO10 None
GPIO12 Relay 2
GPIO13 Relay 3
GPIO14 Relay 1
GPIO15 None
GPIO16 Button 1
GPIO17 ADC Entrée

Calibration de la tension: Dans la console, taper la commande VoltageSet 240 afin de calibrer la tension à 240 Volt.

Calibration de la puissance: Dans la console, taper la commande PowerSet XX afin de calibrer la puissance ( Brancher une source résistive comme un radiateur (Facteur 1) et prendre la valeur de la puissance apparente comme valeur.

Utilisation des boutons de commande:

Dans la console tapez la commande ci-dessous:

Rule2 ON Analog#A0div10<30 DO Power3 2 BREAK ON Analog#A0div10<60 DO Power2 2 BREAK ON Analog#A0div10<80 DO Power1 2 ENDON

Ensuite:

Backlog Rule1 1; Rule2 1; Rule2 5
