Ma nouvelle imprimante 3D Ender 3 Pro

Montage de mon imprimante 3D Ender 3 Pro

niveau:2

Introduction:

Après plusieurs mois d’utilisation de mon imprimante 3D Fabrikator mini-II  M100, j’ai décidé de changer de modèle. En voici les principales raisons:

  • Volume des pieces trop petites 150x150x150.
  • Réglage de la hauteur du plateau trop difficile.
  • Lenteur de l’impression.
  • Peut de modification possible.
  • Logiciel pas open source.
  • Les poulies sont fragiles.

Mon choix, c’est porté sur l’imprimante Ender 3 Pro que j’ai trouvé au prix de 160€ sur aliexpress.

Caractéristiques:

Technologie: FDM
Format d’impression: 220 * 220 * 250mm Taille de la machine: 440 x 410 x 465 mm
Taille de l’emballage: 510 * 400 * 190mm
Poids de l’emballage: 8,6kg
Vitesse de déplacement maximale: 180mm / s
Filament: 1,75mm ABS / PLA, TPU, BOIS, FLEXIBLE, Carbone, PA ….
Entrée: CA 100-265V 50-60Hz
Sortie: CC 24V 15A 360W
Épaisseur de couche: 0.1-0.4mm
Diamètre de la buse : 0.4mm
Précision: ± 0.1mm
Format de fichier: STL, OBJ, G-Code
Mode de fonctionnement: En ligne ou hors connexion SD
Température maximale de la buse: 255 ℃
Température maximale du plateau: 110 °C

Montage et réglage:

Voici la notice de montage fournie avec l’imprimante: Ender-3 Pro_instructions_EN.pdf et notice d’utilisation Ender-3 Pro_User Manual_EN.pdf

Le montage ne pose pas trop de problème, mais il faut prêter une attention particulière au montage de l’axe des X. Il faut que l’axe soit bien parallèle à la barre du haut car sinon le plateau ne sera pas parallèle. Pour cela, dévisser les visses de l’équerre de l’extrudeur et mettre l’équerre bien parallèle au profiler en aluminium.

Pour le réglage du plateau, prenez une feuille et vérifiez la distance entre la buse et les quatre coins du plateau. La feuille doit frotter la buse.

Voici un lien avec plusieurs information de réglage: https://www.zirotroc.fr/ender-3-reglage-des-axes/

Version pdf le la page internet: Ender 3 réglage des axes – ZiroBlogZiroTroc.pdf

En vidéo.

Mes valeurs de réglage pour l’ABS:

Température du plateau:100°C

Température de la buse: 250°C

Ventilation: 50%

Vitesse: 60mm/s

Mes améliorations:

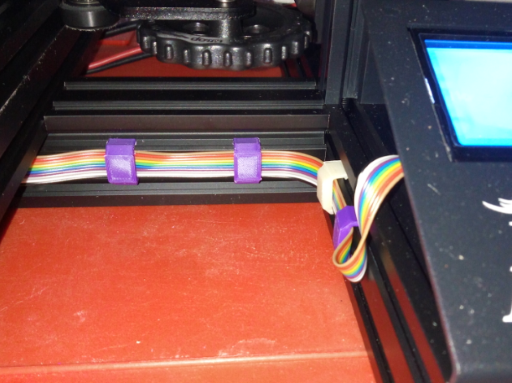

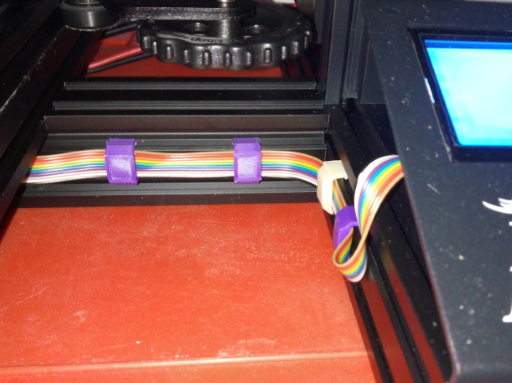

Clip pour attacher la nappe de l’affichage:

Lien https://www.thingiverse.com/thing:2880021 ou CableClip.stl  Matériaux ABS remplissage 100%. Hauteur des couches 0.2mm.

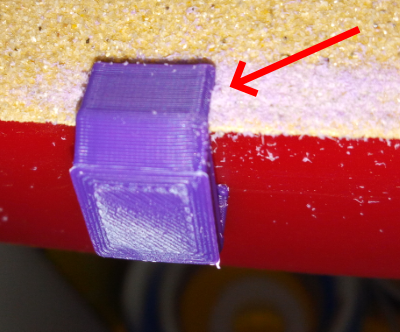

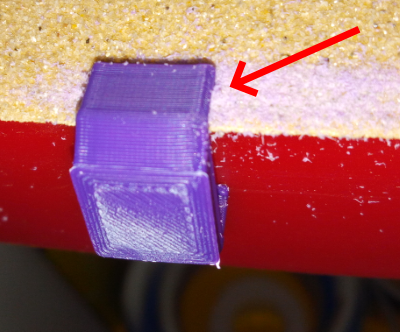

Si vos clips se cassent, je vous conseil d’utiliser le la toile émeri sur les pointes.

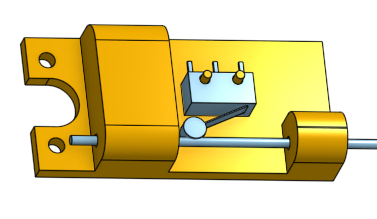

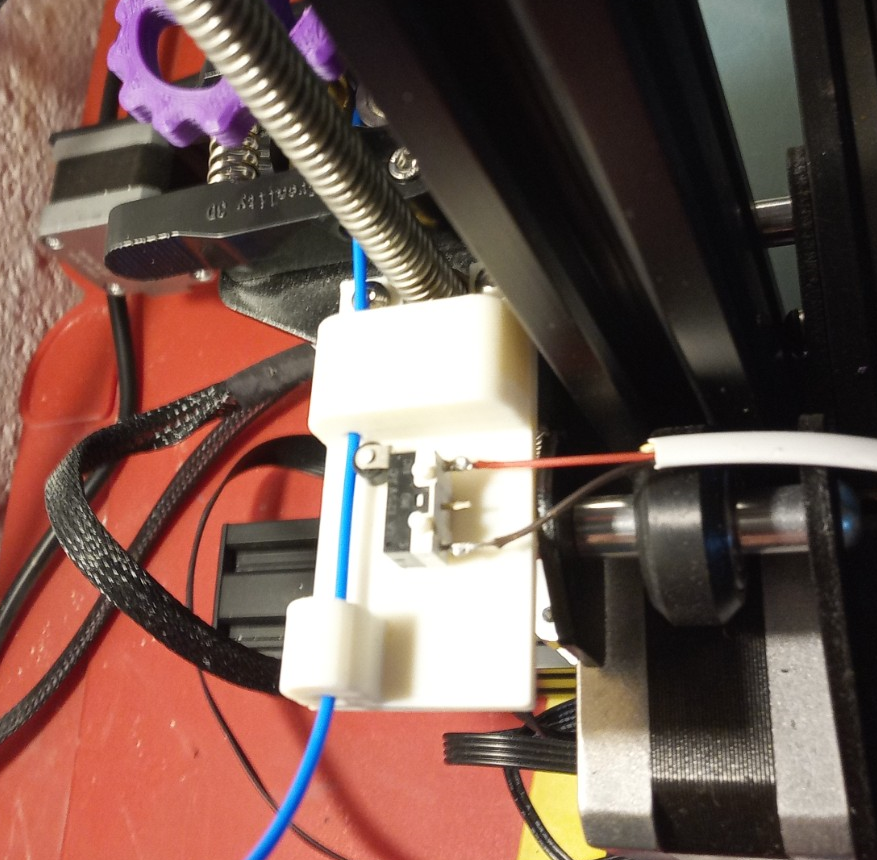

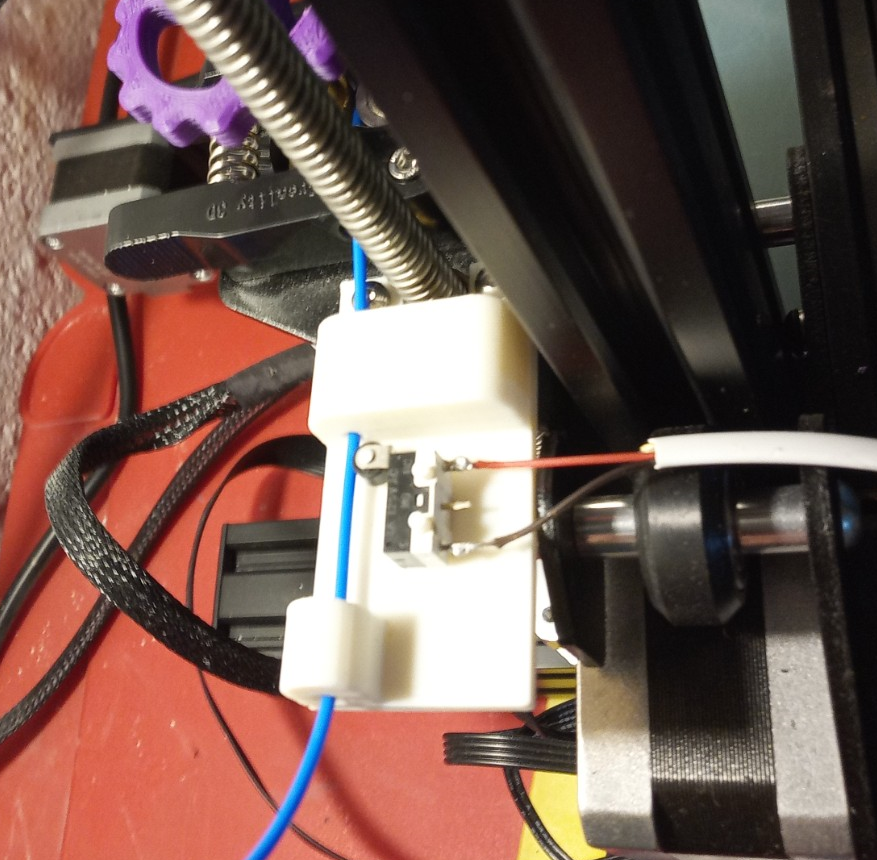

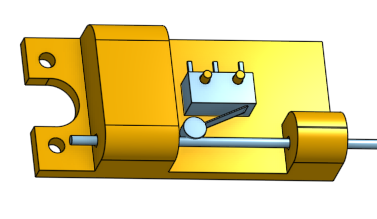

Rupture de filament:

Mise en place d’un système en cas de rupture de filament:ajouter-un-detecteur-de-fin-de-filament-sur-ender-3-pro-avec-octoprint-3d/

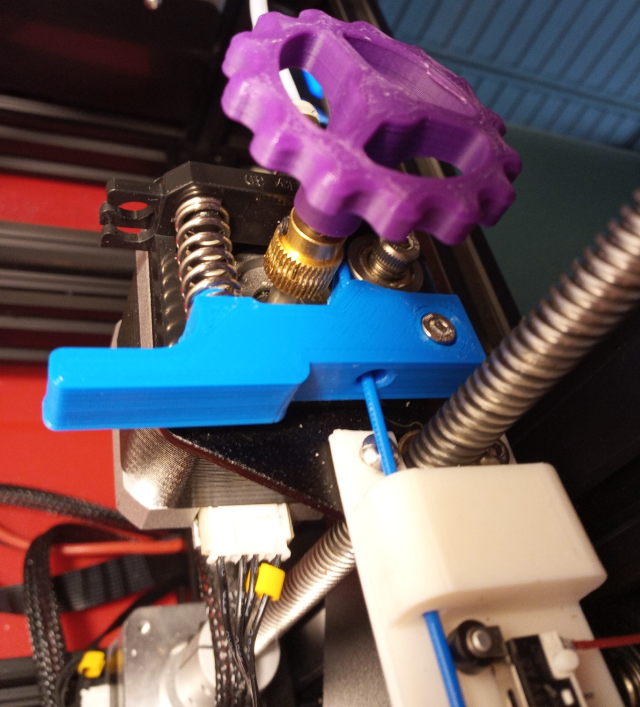

Élément de l’extrudeur:

Source: https://www.thingiverse.com/thing:2928102

Fichier STL: Extruder_arm_ptfe.stl

La vis de la poulie se vis directement dans la pièce.

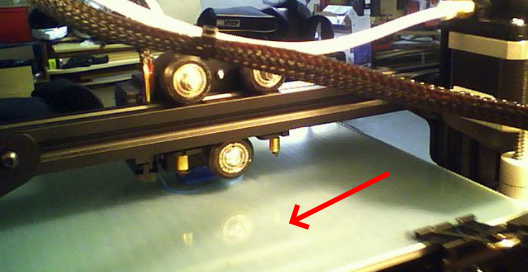

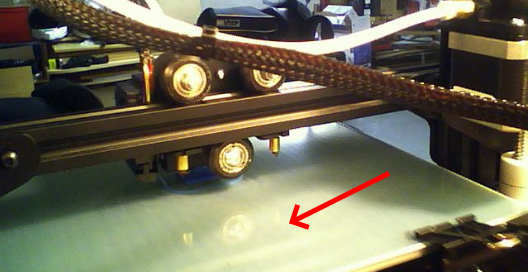

Plaque en polypropylène 235 x 235 x 3 mm:

Ne perdez plus votre temps à utiliser du ruban adhésif et des surfaces de construction de mauvaise qualité. Fabriqué à partir d’un matériau durable et rigide avec une longue durée de vie. Cela ne cassera pas accidentellement.
Aucun des inconvénients du verre, et est beaucoup plus léger et plus fort. * Impressions cohérentes et fiables. De fortes propriétés d’adhésion maintiennent fermement vos pièces sur le lit lors de l’impression.
Lorsque votre impression est terminée et que la plaque de construction est refroidie, les pièces peuvent être retirées à la main. Les grandes impressions s’enlèvent facilement à l’aide d’un petit racleur.
Fonctionne extrêmement bien avec l’ABS, le PLA, le bois et de nombreux autres types de filaments. Peut être fixé directement sur votre lit de verre à l’aide de clips, de ruban adhésif ou d’un coussin chauffant en silicone
La surface conservera toujours son adhérence même lorsqu’elle est sale. Le nettoyage est facultatif et facile à l’aide d’un chiffon humide.
